راهنمای 0 تا 100 تنظیم نوار نقاله صنعتی
نوار نقاله صنعتی، ستون فقرات بسیاری از خطوط تولید و سیستمهای لجستیکی مدرن است. این تجهیزات حیاتی، وظیفه جابجایی پیوسته و کارآمد مواد، قطعات و محصولات را بر عهده دارند. با این حال، عملکرد بهینه و طول عمر مفید یک نوار نقاله صنعتی، تا حد زیادی به طراحی و ساخت نوار نقاله بر اساس استانداردهای مهندسی، تنظیمات صحیح، نگهداری منظم و درک عمیق از نحوه عملکرد آن بستگی دارد.
این راهنمای کامل تنظیم نوار نقاله صنعتی از وبسایت بازرگانی توکلی به شما کمک میکند تا با اصول کلیدی آشنا شده و بهرهوری و ایمنی سیستم خود را به حداکثر برسانید.

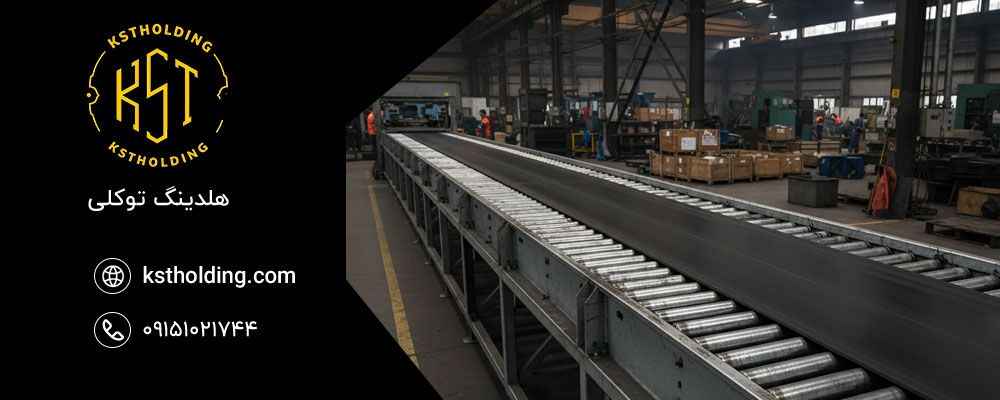

آشنایی با اجزای کلیدی نوار نقاله صنعتی
پیش از پرداختن به تنظیمات، لازم است با اجزای اصلی یک نوار نقاله آشنا شویم:
- نوار (Belt): بخش اصلی که مواد را حمل میکند. جنس نوار بسته به نوع ماده و شرایط کاری (مانند مقاومت در برابر حرارت، مواد شیمیایی، سایش) متفاوت است.
- درامها (Drums/Pulleys): شامل درام محرک (Drive Pulley) که نیرو را از موتور دریافت کرده و نوار را به حرکت درمیآورد، و درام هرزگرد (Tail Pulley) که کشش نوار را تنظیم میکند.
- غلتکها (Idlers): غلتکهای حمایتی که زیر نوار قرار گرفته و از افتادگی و خم شدن آن جلوگیری میکنند. این غلتکها میتوانند صاف، شیبدار یا با قابلیت برگشت باشند.
- شاسی (Frame/Structure): سازه فلزی که تمام اجزا روی آن سوار میشوند.
- موتور و گیربکس (Motor & Gearbox): منبع تأمین نیروی محرکه نوار نقاله.
- سیستم کشش (Tensioning System): مکانیزمی برای تنظیم و حفظ کشش مناسب نوار.
بیشتر بدانید» نوار نقاله حلزونی یکی از پرکاربردترین سیستمهای انتقال مواد در صنایع مختلف است که برای جابجایی محصولات، مواد بستهبندی و قطعات در مسیرهای دارای تغییر ارتفاع استفاده میشود. جهت اطلاع بیشتر درباره نحوه خرید نوار نقاله حلزونی صنعتی، مقاله لینک داده شده را مطالعه کنید.

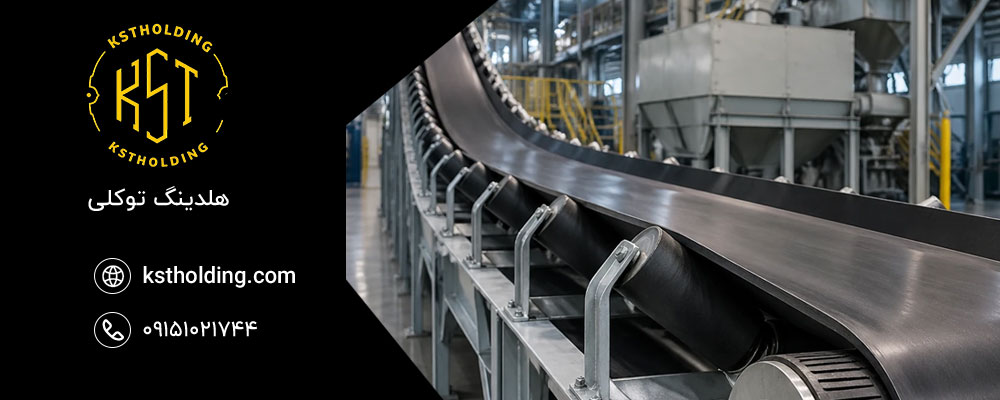

تنظیمات حیاتی نوار نقاله صنعتی
تنظیم صحیح هر یک از این اجزا، تاثیر مستقیمی بر عملکرد کلی سیستم دارد.
۱. تنظیم کشش نوار نقاله (Belt Tension)
کشش نوار یکی از مهمترین پارامترهاست.
- کشش بیش از حد: باعث افزایش فشار بر یاتاقانها، غلتکها و موتور شده و عمر مفید نوار و سایر قطعات را کاهش میدهد. همچنین مصرف انرژی را بالا میبرد. حتی اگر از نوار ضد سایش استفاده شده باشد، این میزان تنش اضافی میتواند نرخ خرابی و مصرف انرژی را بالا ببرد و کارایی نوار نقاله را تحتتأثیر قرار دهد.
- کشش کم: منجر به لغزش نوار روی درام محرک میشود که باعث کاهش سرعت انتقال مواد، سایش زودرس نوار و احتمال افتادن مواد از روی نوار میگردد.
در حالت کشش بیش از حد، فشار واردشده بر یاتاقانها، غلتکها و موتور افزایش یافته و در نتیجه عمر مفید کل سیستم کاهش مییابد. حتی اگر از نوار ضد سایش استفاده شده باشد، این میزان تنش اضافی میتواند نرخ خرابی و مصرف انرژی را بالا ببرد و کارایی نوار نقاله را تحتتأثیر قرار دهد.
بیشتر بدانید» بررسی کامل مشخصات و ویژگیهای کانوایرهای مونوریل
روش تنظیم:
معمولاً از سیستمهای پیچ و مهرهای یا هیدرولیکی در انتهای نوار نقاله (نزدیک درام هرزگرد) برای تنظیم کشش استفاده میشود. کشش باید به اندازهای باشد که نوار در حین کار، بهخصوص در نقطه بارگذاری، دچار افتادگی قابل توجه نشود، اما آنقدر سفت نباشد که به اجزا آسیب بزند. راهنمای کامل تنظیم نوار نقاله صنعتی تاکید دارد که این تنظیم باید با توجه به مشخصات فنی سازنده نوار نقاله و نوع ماده منتقل شونده انجام شود.
۲. تنظیم هم راستایی نوار نقاله (Belt Alignment)
عدم هم راستایی نوار (به اصطلاح off-tracking) باعث سایش نامنظم لبههای نوار، خروج نوار از روی غلطکها و کاهش راندمان میشود.
دلایل رایج عدم هم راستایی:
- نصب نادرست غلتکها یا درامها.
- شل شدن یا کج شدن یکی از غلتکها.
- آسیب دیدگی یا سایش نامساوی نوار.
- بارگذاری نامتوازن مواد روی نوار.
روش تنظیم:
- بررسی درامها: اطمینان حاصل کنید که درام محرک و هرزگرد کاملاً عمود بر خط مرکزی شاسی نصب شدهاند.
- بررسی غلتکها: تمامی غلتکها باید موازی با درامها و عمود بر خط مرکزی شاسی باشند.
- تنظیم غلتکهای هرزگرد: در صورت مشاهده انحراف نوار، معمولاً با تنظیم جزئی غلتکهای هرزگرد (با کمی جلو یا عقب بردن یک سمت غلتک)، میتوان نوار را به مسیر صحیح هدایت کرد. اغلب، غلتکهای هرزگرد در ابتدا و انتهای نوار (نزدیک محل بارگذاری) قابلیت تنظیم بیشتری برای هدایت نوار دارند.
- بارگذاری صحیح: مواد باید تا حد امکان در مرکز نوار و بهصورت یکنواخت بارگذاری شوند.
بیشتر بدانید» جهت آشنایی با نحوه استفاده از تسمههای حمل بار در نوار نقاله، روی لینک کلیک کنید.
۳. تنظیم سرعت نوار نقاله (Belt Speed)
سرعت نوار باید متناسب با ظرفیت مورد نیاز و نوع ماده منتقل شونده باشد.
- سرعت خیلی بالا: ممکن است باعث پاشش مواد، افزایش سایش و مصرف انرژی بیشتر شود.
- سرعت خیلی پایین: راندمان تولید را کاهش میدهد.
روش تنظیم:
سرعت معمولاً توسط سیستم موتور و گیربکس کنترل میشود. در برخی سیستمها، امکان تغییر سرعت از طریق تنظیم دور موتور (با اینورتر) یا تعویض چرخدندههای گیربکس وجود دارد. راهنمای کامل تنظیم نوار نقاله صنعتی توصیه میکند که سرعت بر اساس دبی (ظرفیت) مورد نیاز و مشخصات سازنده تنظیم گردد.
نگهداری و تعمیرات نوار نقاله
نگهداری و تعمیرات نوار نقاله بخش جداییناپذیر از تنظیمات صحیح است.
- بازرسی منظم: بهطور روزانه وضعیت نوار، غلتکها و درامها را از نظر سایش، پارگی، ترکخوردگی یا هرگونه آسیب مشهود بررسی کنید.
- روانکاری: یاتاقانها و نقاط متحرک را طبق دستورالعمل سازنده روانکاری کنید.
- تمیزکاری: نوار و اجزای اطراف را از گرد و غبار، مواد انباشته شده و روغن تمیز نگه دارید.
- بررسی سیستم کشش: کشش نوار را بهصورت دورهای چک کرده و در صورت نیاز تنظیم کنید.
- تعویض بهموقع: نوارهایی که دچار سایش شدید، پارگی یا ترکخوردگی شدهاند را بهموقع تعویض کنید تا از آسیب به سایر اجزا جلوگیری شود. افزایش طول عمر نوار نقاله با نگهداری صحیح امکانپذیر است.
بیشتر بدانید» تسمه نقاله نسوز یا ضد حرارت چیست؟
جدول آشنایی با تکنیک های عیب یابی نوارنقاله
در صورت بروز مشکل، عیب یابی نوار نقاله میتواند به شناسایی سریع علت کمک کند:
| مشکل | علت احتمالی | راهحل پیشنهادی |
| نوار به یک سمت منحرف میشود | کج شدن غلتکها، کشش نامساوی، سایش نامساوی نوار | تنظیم غلتکها، بررسی و تنظیم کشش، بررسی و تعویض نوار در صورت نیاز |
| نوار روی درام محرک میلغزد | کشش کم نوار، نوار خیس یا روغنی، سایش درام | افزایش کشش نوار، تمیز کردن نوار و درام، بررسی سایش درام |
| سایش سریع لبههای نوار | عدم همراستایی نوار، برخورد با سازه شاسی | تنظیم هم راستایی نوار، اطمینان از عدم برخورد نوار با سازه |
| صدای غیرعادی | خرابی یاتاقانها، برخورد اجزا، عدم روانکاری | روانکاری یا تعویض یاتاقانها، بررسی برخورد اجزا، اطمینان از روانکاری منظم |
| افتادگی بیش از حد نوار | کشش کم نوار، فرسودگی غلتکها | افزایش کشش نوار، بررسی و تعویض غلتکهای فرسوده |
ایمنی در کار با نوار نقاله
ایمنی در کار با نوار نقاله از اهمیت بالایی برخوردار است:
- قبل از هرگونه تنظیم یا تعمیر، برق نوار نقاله را قطع کرده و از کلیدهای قفلدار (Lockout/Tagout) استفاده کنید.
- هرگز در حین کار دستگاه، به هیچ عنوان به سمت نوار یا اجزای متحرک نزدیک نشوید.
- از لباس کار مناسب، کفش ایمنی و در صورت لزوم، تجهیزات حفاظت فردی استفاده کنید.
- فقط افراد آموزشدیده مجاز به تنظیم، تعمیر و نگهداری نوار نقاله هستند.
نتیجه گیری
تنظیم دقیق و نگهداری منظم، کلید طلایی برای اطمینان از عملکرد روان، کارآمد و ایمن نوار نقاله صنعتی شماست. با پیروی از این راهنمای کامل تنظیم نوار نقاله صنعتی و توجه به نکات مربوط به نگهداری و تعمیرات نوار نقاله، میتوانید طول عمر دستگاه خود را افزایش دهید، هزینههای تعمیرات را کاهش دهید و از بروز حوادث ناگوار جلوگیری کنید. به یاد داشته باشید که بازرسیهای دورهای و رفع بهموقع مشکلات کوچک، از تبدیل شدن آنها به خرابیهای پرهزینه جلوگیری میکند.
سوالات متداول درباره تنظیم نوارنقاله
چگونه کشش نوار نقاله صنعتی را به درستی تنظیم کنیم؟
تنظیم کشش نوار نقاله باید بر اساس مشخصات فنی سازنده و نوع مواد انتقالی انجام شود. کشش بیش از حد باعث استهلاک قطعات و افزایش مصرف انرژی میشود و کشش کم منجر به لغزش روی درام محرک خواهد شد. معمولاً این تنظیم از طریق سیستم پیچ و مهرهای یا هیدرولیکی در انتهای نوار انجام میشود.
علت انحراف نوار نقاله به یک سمت چیست؟
انحراف نوار معمولاً به دلیل عدم همراستایی غلتکها، نصب نادرست درامها، کشش نامساوی یا بارگذاری نامتوازن مواد رخ میدهد. برای رفع این مشکل باید تراز بودن غلتکها بررسی شده و در صورت نیاز تنظیم شوند. همچنین مرکز بودن بارگذاری نقش مهمی در جلوگیری از انحراف دارد.
بهترین روش نگهداری نوار نقاله صنعتی چیست؟
نگهداری اصولی شامل بازرسی روزانه، روانکاری یاتاقانها، بررسی کشش نوار، تمیزکاری منظم و تعویض بهموقع قطعات فرسوده است. اجرای برنامه نگهداری پیشگیرانه (PM) باعث کاهش توقفات ناگهانی، افزایش طول عمر دستگاه و کاهش هزینههای تعمیرات خواهد شد.
چرا نوار نقاله روی درام محرک میلغزد؟
لغزش معمولاً به دلیل کشش ناکافی نوار، آلودگی سطح نوار یا درام و یا سایش بیش از حد درام اتفاق میافتد. برای رفع مشکل باید کشش تنظیم شود، سطوح تمیز شوند و در صورت نیاز روکش درام بررسی یا تعویض گردد.
چگونه سرعت مناسب نوار نقاله را تعیین کنیم؟
سرعت نوار باید بر اساس ظرفیت خط تولید، نوع مواد انتقالی و توصیه سازنده تعیین شود. سرعت بیش از حد باعث پاشش مواد و افزایش استهلاک میشود و سرعت کم بهرهوری را کاهش میدهد. استفاده از اینورتر برای تنظیم دقیق دور موتور، راهکار استاندارد در سیستمهای صنعتی است.
