همه چیز درباره درام نوار نقاله و نقش آن در عملکرد تسمه نقاله
در بسیاری از صنایع، نوار نقالهها یکی از اصلیترین تجهیزات برای جابجایی مداوم مواد و بارهای سنگین در خطوط تولید و فرآوری محسوب میشوند. حرکت پایدار و یکنواخت تسمه در این سیستمها به مجموعهای از قطعات مهندسیشده وابسته است که در میان آنها، درام نوار نقاله (Conveyor Drum) یا غلطک پولی نقش بسیار مهمی در انتقال نیرو و هدایت حرکت تسمه ایفا میکند.
کیفیت و طراحی صحیح درام تأثیر مستقیمی بر عملکرد کل سیستم دارد. استفاده از درام استاندارد میتواند از لرزش، لغزش تسمه و توقفهای ناخواسته خط تولید جلوگیری کرده و در نتیجه هزینههای نگهداری را کاهش دهد. از سوی دیگر، هنگام طراحی یا تجهیز خطوط انتقال مواد، انتخاب درست درام باید در کنار مواردی مانند خرید بلت نوار نقاله متناسب با شرایط کاری انجام شود، زیرا هماهنگی میان این اجزا نقش مهمی در افزایش بهرهوری و طول عمر تجهیزات دارد.
در ادامه این مقاله، با ساختار درام نوار نقاله، انواع آن و نکات مهمی که در زمان انتخاب و خرید این قطعه باید در نظر گرفته شود، آشنا خواهیم شد.
درام نوار نقاله چیست و چه وظیفهای دارد؟
درام یا پولی، یک استوانه فلزی (معمولاً از جنس فولاد) است که در دو انتهای نوار نقاله یا در بخشهایی از مسیر انتقال نصب میشود. این قطعه نقش مهمی در انتقال نیروی محرکه از الکتروموتور به تسمه نقاله و همچنین هدایت و تغییر مسیر حرکت آن دارد.
در واقع بدون وجود درام، نوار نقاله تنها یک حلقه تسمه بدون حرکت خواهد بود. درامها با چرخش خود اصطکاک لازم میان سطح خود و تسمه را ایجاد میکنند و باعث حرکت پیوسته نوار در طول مسیر انتقال مواد میشوند. عملکرد صحیح این قطعه تأثیر مستقیمی بر پایداری حرکت تسمه و بازدهی کل سیستم دارد.
کیفیت ساخت درام، از جمله دقت در همراستایی شفت و بدنه استوانهای، نقش مهمی در کاهش لرزش، جلوگیری از سایش غیرعادی و افزایش طول عمر تجهیزات دارد. این موضوع بهویژه در سیستمهایی که از تسمههای صنعتی مانند بلت PVC استفاده میکنند اهمیت بیشتری پیدا میکند، زیرا عملکرد صحیح درام میتواند به حرکت یکنواخت تسمه، جلوگیری از لغزش و افزایش دوام بلت کمک کند.

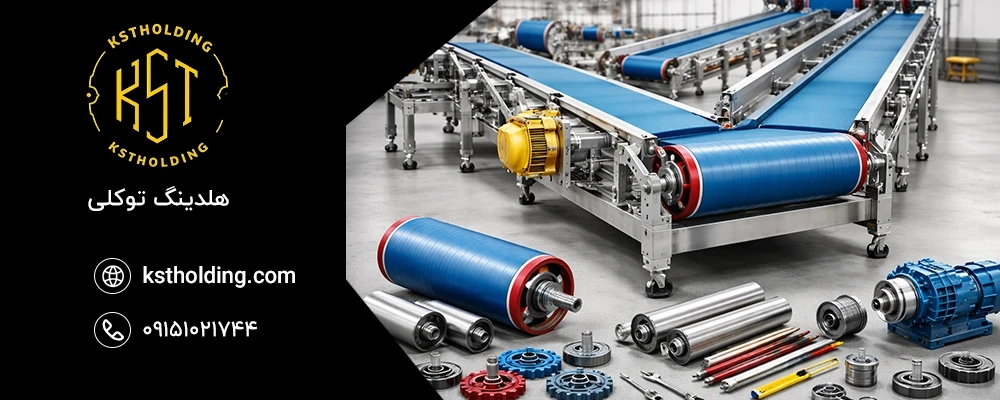

اجزای اصلی درام نوار نقاله (Conveyor Drum Components)
برای انتخاب و خرید یک درام نوار نقاله استاندارد، آشنایی با اجزای تشکیلدهنده آن اهمیت زیادی دارد. هر بخش از درام نقش مشخصی در انتقال نیرو، پایداری حرکت تسمه و افزایش عمر سیستم نوار نقاله ایفا میکند. کیفیت ساخت این اجزا مستقیماً بر عملکرد کلی سیستم انتقال مواد تأثیر میگذارد. در ادامه مهمترین اجزای درام یا پولی نوار نقاله را بررسی میکنیم.
بدنه درام یا پوسته (Drum Shell)
پوسته یا بدنه درام بخش استوانهای اصلی درام نوار نقاله است که به طور مستقیم با تسمه در تماس قرار دارد. این بخش معمولاً از فولاد صنعتی ساخته میشود تا بتواند فشار ناشی از بار، کشش تسمه و تنشهای مکانیکی را بهخوبی تحمل کند و در شرایط کاری مختلف دچار تغییر شکل نشود.
ضخامت پوسته باید متناسب با ظرفیت بار، عرض تسمه و نوع کاربرد نوار نقاله انتخاب شود. در سیستمهای صنعتی سنگین مانند معادن، صنایع معدنی یا کارخانههای سیمان، معمولاً از پوستههایی با ضخامت بیشتر استفاده میشود تا مقاومت درام در برابر فشارهای کاری افزایش یافته و از ایجاد ترک، تاب برداشتن یا کاهش عمر قطعه جلوگیری شود.
کیفیت ساخت پوسته همچنین در میزان لرزش سیستم و پایداری حرکت تسمه نقش مهمی دارد. این موضوع در خطوطی که از تسمههای صنعتی دقیق مانند بلت PU استفاده میکنند اهمیت بیشتری پیدا میکند، زیرا این نوع بلتها معمولاً در صنایع غذایی، دارویی و خطوط انتقال با دقت بالا به کار میروند و نیازمند حرکت یکنواخت و بدون لرزش هستند.
شفت درام نوار نقاله (Drum Shaft)
شفت یا محور مرکزی، یکی از مهمترین اجزای درام نوار نقاله محسوب میشود که کل مجموعه درام حول آن میچرخد. این قطعه معمولاً از فولاد آلیاژی با استحکام بالا ساخته میشود تا بتواند نیروهای خمشی، پیچشی و تنشهای ناشی از وزن بار و کشش تسمه را تحمل کند.
طراحی صحیح شفت از نظر قطر، نوع اتصال و کیفیت ماشینکاری اهمیت زیادی دارد. اگر شفت به درستی طراحی یا ساخته نشود، ممکن است در طول زمان دچار تاب برداشتن شود که این مسئله باعث لرزش در سیستم و کاهش عمر تسمه نقاله خواهد شد.
صفحات جانبی درام (End Discs)
صفحات جانبی یا دیسکهای انتهایی قطعات دایرهای شکلی هستند که پوسته درام را به شفت متصل میکنند. این صفحات نقش مهمی در انتقال نیرو از شفت به بدنه درام دارند و باعث حفظ یکپارچگی ساختار درام در زمان چرخش میشوند.
در فرآیند تولید درام نوار نقاله، جوشکاری این بخش باید با دقت بسیار بالا انجام شود. جوشکاری غیراستاندارد میتواند باعث ترکخوردگی یا شکست درام تحت فشارهای کاری بالا شود. به همین دلیل در تولید درامهای صنعتی از روشهای جوشکاری مهندسی و کنترل کیفیت دقیق استفاده میشود.
بیشتر بدانید» انتخاب اتصال تسمه نقاله به نوع بار، سرعت خط و محیط کار بستگی دارد؛ برای بارهای سبک و خشک معمولاً اتصالات ساده و منعطف بهترند و برای محیطهای مرطوب یا خورنده از اتصالات ضد زنگ و مقاوم استفاده میشود. جهت اطلاع بیشتر، روی لینک کلیک کنید.
یاتاقان و بلبرینگ درام (Bearings)
یاتاقانها و بلبرینگها وظیفه دارند شفت درام را با حداقل اصطکاک در محل خود نگه دارند و امکان چرخش روان آن را فراهم کنند. این قطعات معمولاً در دو طرف درام نصب میشوند و فشارهای شعاعی و محوری وارد شده به شفت را تحمل میکنند.
استفاده از بلبرینگهای باکیفیت در عملکرد نرم نوار نقاله و کاهش استهلاک قطعات نقش مهمی دارد. خرابی یاتاقانها یکی از رایجترین دلایل ایجاد صدا، افزایش دما و توقف ناگهانی سیستم نوار نقاله محسوب میشود، بنابراین روانکاری و نگهداری منظم آنها ضروری است.
روکش درام یا لاگینگ (Pulley Lagging)
روکش درام که با نام Lagging شناخته میشود، لایهای از جنس لاستیک یا سرامیک است که روی سطح پوسته درام نصب میشود. این روکش باعث افزایش اصطکاک میان تسمه و درام شده و از لغزش تسمه در زمان انتقال نیرو جلوگیری میکند.
علاوه بر افزایش چسبندگی تسمه، روکش درام نقش مهمی در محافظت از سطح فلزی درام و کاهش سایش تسمه دارد. در بسیاری از سیستمهای صنعتی، بهویژه در محیطهای مرطوب یا آلوده، استفاده از درامهای دارای روکش استاندارد میتواند به طور قابل توجهی باعث افزایش عمر تسمه و کاهش هزینههای نگهداری شود.
نوار پلی استر به خاطر دوام بالا و ثبات ابعادی، گزینهای مناسب برای سیستمهای دارای روکش درام محسوب میشود. این نوع نوارها ضمن حفظ تماس مطلوب با درام، مقاومت خوبی در برابر روغنها و آلودگیهای صنعتی نشان میدهند و عمر سیستم را افزایش میدهند.
انواع درام نوار نقاله بر اساس کاربرد
در یک سیستم نوار نقاله صنعتی، درامها بسته به محل نصب و وظیفهای که در فرآیند انتقال مواد دارند، در انواع مختلفی طراحی و استفاده میشوند. هر نوع درام نوار نقاله (Conveyor Drum) نقش مشخصی در هدایت تسمه، انتقال نیرو یا تنظیم کشش آن ایفا میکند. شناخت این انواع به شما کمک میکند هنگام طراحی سیستم یا خرید درام نوار نقاله انتخاب دقیقتری داشته باشید.
در ادامه مهمترین انواع درام در سیستمهای نوار نقاله را بررسی میکنیم.
درام محرک نوار نقاله (Drive Pulley)
درام محرک مهمترین نوع درام در سیستم نوار نقاله است که وظیفه اصلی انتقال نیرو و حرکت دادن تسمه را بر عهده دارد. این درام به طور مستقیم به موتور و گیربکس متصل میشود و با چرخش خود باعث حرکت تسمه و جابجایی مواد در طول خط انتقال میشود.
به دلیل فشار و نیروی بالایی که به این درام وارد میشود، معمولاً با قطر بزرگتر و ساختار مقاومتری طراحی میشود. در اغلب موارد، سطح درام محرک با روکش لاستیکی یا سرامیکی (Lagging) پوشانده میشود تا اصطکاک بین درام و تسمه افزایش پیدا کند و از لغزش تسمه جلوگیری شود. استفاده از روکش مناسب در این بخش میتواند تأثیر قابل توجهی در افزایش راندمان سیستم و کاهش استهلاک تسمه داشته باشد.
درام انتهایی نوار نقاله (Tail Pulley)
درام انتهایی که با نام Tail Pulley شناخته میشود، در انتهای مسیر نوار نقاله و در پایینترین نقطه سیستم نصب میشود. وظیفه اصلی این درام هدایت تسمه در مسیر بازگشت و تکمیل چرخه حرکت نوار است.
در بسیاری از سیستمها، درام انتهایی نقش مهمی در تنظیم کشش تسمه نیز دارد. به کمک سیستمهای تنظیم کشش (Tensioning System) میتوان موقعیت این درام را کمی تغییر داد تا شل بودن یا کشیدگی بیش از حد تسمه کنترل شود. عملکرد صحیح درام انتهایی به حفظ تعادل و حرکت یکنواخت تسمه در کل سیستم کمک میکند.
بیشتر بدانید» جهت آشنایی با راهکارهای کاربردی افزایش طول عمر نوار نقاله، مقاله لینک داده شده را مطالعه کنید.
درام تغییر جهت نوار نقاله (Bend Pulley)
درام تغییر جهت یا Bend Pulley برای تغییر مسیر حرکت تسمه در سیستمهای نوار نقاله استفاده میشود. در بسیاری از خطوط انتقال مواد، برای افزایش طول مسیر تماس تسمه با درام محرک یا تنظیم کشش تسمه، لازم است مسیر حرکت تسمه کمی تغییر داده شود.
در چنین شرایطی از درامهای بنِد استفاده میشود. این درامها معمولاً نسبت به درام محرک قطر کمتری دارند و بیشتر وظیفه هدایت تسمه را بر عهده دارند تا انتقال نیرو. استفاده صحیح از درام تغییر جهت میتواند به توزیع بهتر نیرو در سیستم و کاهش تنشهای وارد شده به تسمه کمک کند.
درام فشاری یا اسناب نوار نقاله (Snub Pulley)
درام اسناب یا Snub Pulley معمولاً در نزدیکی درام محرک نصب میشود و هدف اصلی آن افزایش زاویه تماس تسمه با درام محرک است. هرچه این زاویه تماس بیشتر باشد، اصطکاک میان تسمه و درام افزایش یافته و انتقال نیرو به شکل مؤثرتری انجام میشود.
افزایش زاویه تماس باعث میشود احتمال لغزش تسمه روی درام محرک به حداقل برسد، بهویژه در سیستمهایی که بار سنگین یا شرایط کاری سخت دارند. به همین دلیل استفاده از درام اسناب در بسیاری از نوار نقالههای صنعتی، بهخصوص در معادن، کارخانههای سیمان و صنایع فولاد، بسیار رایج است.
بیشتر بدانید» بررسی 7 دلیل رایج خرابی نوار نقاله و روش های رفع آن ها

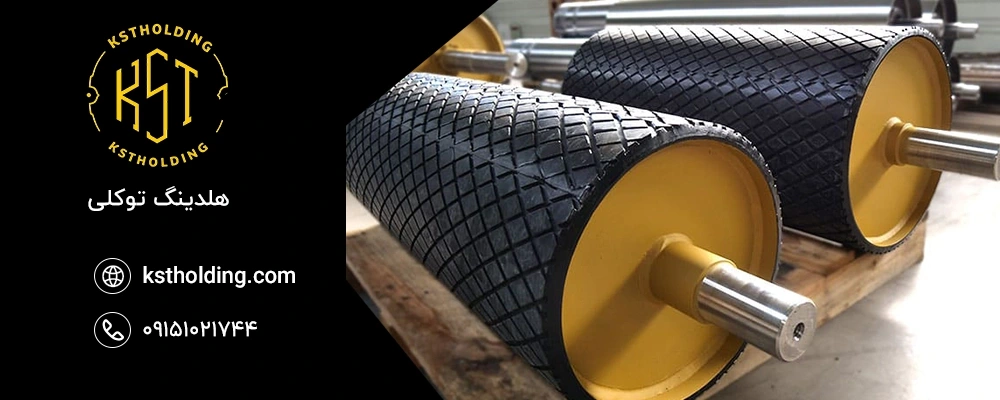

اهمیت روکش درام (Lagging)
یکی از بزرگترین اشتباهات در خرید نوار نقاله، استفاده از درامهای فلزی بدون روکش در بخش محرک است. روکش درام که معمولاً از جنس لاستیک با طرحهای لوزی (Diamond) یا سرامیک است، چندین مزیت کلیدی دارد:
افزایش اصطکاک: روکش باعث میشود تسمه به درام بچسبد و حتی در شرایط بارانی یا محیطهای روغنی، هرز نگردد.
تخلیه آب و آلودگی: شیارهای روی روکش، آب و گلولای را به بیرون هدایت میکنند تا بین تسمه و درام گیر نکنند.
حفاظت از تسمه: روکش مانند یک بالشتک عمل کرده و مانع از سایش مستقیم فلز با پشت تسمه میشود، که این امر عمر تسمه را به شدت افزایش میدهد.
نکات طلایی در انتخاب و خرید درام نوار نقاله
اگر قصد خرید یا سفارش ساخت درام را دارید، این چکلیست را مد نظر قرار دهید:
محاسبه دقیق قطر: قطر درام باید با ضخامت و تعداد لایههای تسمه شما متناسب باشد. اگر قطر درام خیلی کوچک باشد، لایههای تسمه به سرعت دچار ترکخوردگی و جدایش (Delamination) میشوند.
عرض درام: عرض درام همیشه باید کمی بیشتر از عرض تسمه باشد (معمولاً 5 تا 10 سانتیمتر از هر طرف) تا از لبهزدگی تسمه جلوگیری شود.
نوع شفت: شفتها میتوانند به صورت جوشی یا اتصالی (توسط قفلهای مکانیکی مانند اسپایدر) نصب شوند. شفتهای اتصالی قابلیت تعمیر و تعویض بسیار راحتتری دارند.
محیط کاری: اگر در محیطهای به شدت خورنده یا صنایع غذایی فعالیت میکنید، درامهای استیل ضد زنگ (Stainless Steel) تنها گزینه ایمن شما هستند.
بیشتر بدانید» جهت اطلاع از راهنمای خرید نوار نقاله حلزونی صنعتی، روی لینک کلیک کنید.

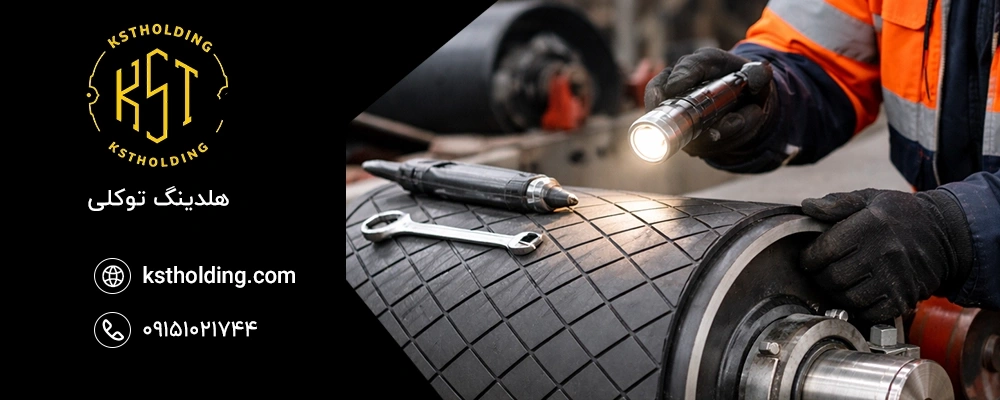

نگهداری و عیبیابی؛ چطور از خرابی درام جلوگیری کنیم؟
درامها قطعات مقاومی هستند، اما بیتوجهی به آنها میتواند کل خط تولید را فلج کند.
اولین نشانه خرابی، صدای غیرعادی از یاتاقانهاست که نشاندهنده نیاز به روانکاری یا تعویض بلبرینگ است.
دومین نشانه، لرزش شدید نوار است؛ این موضوع میتواند ناشی از خارج شدن درام از حالت بالانس یا تجمع مواد چسبنده روی سطح درام باشد. تمیز نگه داشتن سطح درام با استفاده از “پاککنهای نوار نقاله” (Scrapers) یکی از بهترین راهها برای افزایش طول عمر این قطعه است.
جمع بندی
درام نوار نقاله فراتر از یک استوانه فلزی ساده است. این قطعه مهندسی شده، ضامن انتقال قدرت بهینه و حرکت ایمن مواد در کارخانه یا معدن شماست. با انتخاب صحیح نوع درام، استفاده از روکشهای استاندارد و بازرسیهای دورهای، میتوانید هزینههای نگهداری سیستم انتقال مواد خود را به حداقل برسانید. فراموش نکنید که درام ارزانقیمت و بیکیفیت، در نهایت با پاره کردن تسمه یا سوختن موتور، هزینهای چندین برابر به شما تحمیل خواهد کرد.
سوالات متداول درباره درام نوار نقاله
درام نوار نقاله چه نقشی در عملکرد سیستم انتقال مواد دارد؟
درام نوار نقاله یکی از مهمترین اجزای سیستم انتقال مواد است که وظیفه هدایت و حرکت دادن تسمه را بر عهده دارد. این قطعه نیروی تولید شده توسط الکتروموتور را به تسمه منتقل کرده و باعث حرکت پیوسته مواد در خط تولید میشود. کیفیت ساخت، بالانس مناسب و همراستایی درام تاثیر مستقیم بر کاهش لرزش، افزایش بهرهوری و طول عمر تسمه نقاله دارد.
چه تفاوتی بین درام محرک و درام انتهایی نوار نقاله وجود دارد؟
درام محرک (Drive Pulley) مستقیماً به موتور و گیربکس متصل است و وظیفه اصلی آن انتقال گشتاور و حرکت دادن تسمه نقاله میباشد. در مقابل، درام انتهایی (Tail Pulley) در انتهای مسیر نصب شده و تسمه را به مسیر برگشت هدایت میکند. درام محرک معمولاً دارای روکش لاگینگ است تا اصطکاک بیشتری ایجاد کرده و از لغزش تسمه جلوگیری کند.
روکش درام نوار نقاله (Lagging) چه تاثیری بر عملکرد سیستم دارد؟
روکش درام یا Lagging با افزایش اصطکاک میان تسمه و سطح درام، از لغزش تسمه جلوگیری میکند و انتقال نیرو را بهینه میسازد. این روکشها که معمولاً از جنس لاستیک یا سرامیک هستند، همچنین مانع تماس مستقیم فلز با تسمه شده و در نتیجه باعث افزایش عمر تسمه نقاله میشوند. علاوهبر این، شیارهای روی روکش به تخلیه آب و مواد آلوده کمک میکنند.
چگونه قطر مناسب درام نوار نقاله را انتخاب کنیم؟
انتخاب قطر درام به ضخامت تسمه، تعداد لایهها و نوع کاربرد نوار نقاله بستگی دارد. اگر قطر درام کمتر از مقدار استاندارد باشد، تنش خمشی زیادی به تسمه وارد شده و احتمال ترکخوردگی یا جدایش لایهها افزایش مییابد. به همین دلیل در سیستمهای صنعتی معمولاً از جداول مهندسی یا توصیه سازنده تسمه برای تعیین قطر مناسب استفاده میشود.
چه عواملی باعث انحراف تسمه روی درام نوار نقاله میشود؟
انحراف تسمه یا Belt Misalignment معمولاً به دلیل ناهمراستایی درامها، نصب نادرست شاسی، سایش نامتقارن روکش درام یا تجمع مواد روی سطح آن ایجاد میشود. حتی اختلاف جزئی در زاویه شفت درام میتواند باعث کشیده شدن تسمه به یک سمت شود. تنظیم دقیق درامها، تمیز نگه داشتن سطح درام و استفاده از سیستمهای تنظیم تسمه از مهمترین راهکارهای جلوگیری از این مشکل هستند.
