انواع گیربکس نوار نقاله و مزایای استفاده از آن در خطوط انتقال مواد
در بیشتر کارخانهها و صنایع، نوار نقاله نقش مهمی در جابهجایی مواد و محصولات دارد. این دستگاه باعث میشود کارها سریعتر، منظمتر و با هزینه کمتر انجام شوند. اما برای اینکه نوار نقاله درست کار کند، باید یک سیستم محرکه قوی داشته باشد؛ بخشی که نیروی موتور را به تسمه منتقل کند. قسمت حیاتی این سیستم، گیربکس نوار نقاله است. در هنگام ساخت نوار نقاله، انتخاب گیربکس مناسب خیلی اهمیت دارد، چون عملکرد، عمر مفید و ایمنی دستگاه تا حد زیادی به آن بستگی دارد.
در ادامه، با نقش گیربکس، کاربردها، انواع و مزایای آن بیشتر آشنا میشویم.

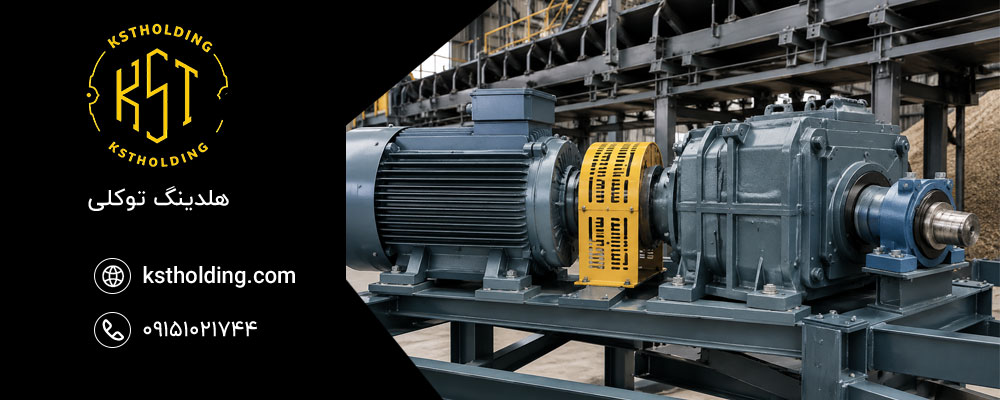

گیربکس نوار نقاله چیست؟
نوار نقاله (کانوایر) یکی از مهمترین تجهیزات انتقال مواد در صنایع مختلف است؛ از معادن و کارخانجات سیمان گرفته تا خطوط بسته بندی مواد غذایی و دارویی. مهمترین بخش هر نوار نقاله، سیستم محرکه آن است که نیروی لازم برای حرکت تسمه را فراهم میکند. در این سیستم، گیربکس نوار نقاله نقش کلیدی دارد.
به زبان ساده، گیربکس نوار نقاله یک جعبه دنده صنعتی است که بین الکترو موتور و درام محرک نوار نقاله قرار میگیرد. وظیفه اصلی آن، کاهش دور (سرعت) خروجی موتور و افزایش گشتاور مورد نیاز برای حرکت نوار و بار روی آن است. الکتروموتورها معمولاً با سرعت بالا و گشتاور پایین کار میکنند، در حالی که نوار نقاله به سرعت کم و گشتاور بالا نیاز دارد؛ این تبدیل سرعت و گشتاور توسط گیربکس انجام میشود.
در واقع، بدون انتخاب و استفاده صحیح از گیربکس، نوار نقاله یا حرکت نمیکند، یا تحت لود واقعی دچار افت توان، لرزش، داغ کردن و خرابیهای مکانیکی میشود. به همین دلیل، طراحی و انتخاب درست گیربکس مناسب نوار نقاله یکی از مهمترین مراحل در طراحی سیستم انتقال مواد است. بدیهی است که پیش از خرید تسمه حمل بار نیز باید متناسب با نوع و وزن بار، از انتخاب دقیق گیربکس و محرکه اطمینان حاصل کرد تا عملکردی پایدار و بدون وقفه داشته باشید.
گیربکس نوار نقاله چه کاربردی دارد؟
گیربکس نوار نقاله فقط یک واسطه ساده بین موتور و تسمه نیست؛ بلکه کاری بسیار حیاتی انجام میدهد. مهمترین وظایف و کاربردهای آن عبارتاند از:
- کاهش دور (سرعت) الکتروموتور: الکتروموتورها معمولاً با سرعتهایی بین 750 تا 3000 دور بر دقیقه کار میکنند. این سرعت برای حرکت نوار نقاله بسیار زیاد است. گیربکس با نسبت تبدیل مناسب، این دور را به محدودهای بین حدود 10 تا 200 دور خروجی (متناسب با طراحی) میرساند تا تسمه با سرعت استاندارد، ایمن و قابل کنترل حرکت کند.
- افزایش گشتاور برای حرکت بار: هر چه بار روی نوار نقاله سنگینتر باشد (مثلاً در معادن، صنایع فولاد، سیمان)، گشتاور بیشتری برای حرکت آن نیاز است. گیربکس با کاهش دور، گشتاور را چندین برابر میکند تا سیستم بتواند در شرایط استارت، کار مداوم و توقف بدون مشکل عمل کند.
- کنترل سرعت و حرکت نرم نوار نقاله: در بسیاری از خطوط تولید، سرعت نوار نقاله باید دقیقاً با سایر تجهیزات هماهنگ باشد. گیربکس با انتخاب نسبت تبدیل مناسب، امکان تنظیم سرعت و حرکت یکنواخت را فراهم میکند. این موضوع برای جلوگیری از آسیب به محصولات و افزایش کیفیت فرآیند اهمیت زیادی دارد.
- حفاظت از موتور و سیستم انتقال قدرت: در صورت وجود شوکهای ناگهانی، افزایش بار، یا گیرکردن مواد، گیربکس (بهویژه در صورت استفاده از کوپلینگ مناسب و سیستمهای حفاظتی) فشار وارد بر موتور و سایر اجزا را جذب و مدیریت میکند. به این ترتیب، گیربکس نوار نقاله نقش یک محافظ مکانیکی را نیز بر عهده دارد.
- امکان تغییر جهت حرکت و زاویه نصب: بسیاری از گیربکسهای مخصوص نوار نقاله قابلیت نصب در زوایا و موقعیتهای مختلف را دارند و میتوانند جهت حرکت شافت خروجی را تغییر دهند. این ویژگی در طراحیهای فشرده، خطوط پیچیده و نوارهای زاویهدار بسیار کاربردی است؛ بهویژه در سیستمهایی که از تسمههای مدرن مانند بلت pu برای انتقال مواد در مسیرهای مختلف استفاده میشود.
کاربرد های اصلی گیربکس نوار نقاله
گیربکس نوار نقاله در طیف گستردهای از صنایع و محیطهای کاری استفاده میشود. برخی از مهمترین کاربردها به شرح زیر است:
- صنایع معدنی و سنگ بری: در معادن سنگآهن، مس، زغالسنگ و کارگاههای سنگبری، نوار نقالهها برای حمل مواد حجیم و سنگین استفاده میشوند. در این شرایط، گیربکس باید توان تحمل گشتاور بالا، کار مداوم و شرایط محیطی سخت مثل گردوغبار و رطوبت را داشته باشد. گیربکسهای هلیکال شافت مستقیم و گیربکسهای صنعتی سنگین غالباً در این حوزه استفاده میشوند.
- صنایع سیمان، گچ و مصالح ساختمانی: حمل کلینکر، سنگ آهک، گچ و سایر مواد اولیه با نوار نقاله در این صنایع بسیار رایج است. گیربکس نوار نقاله در اینجا باید علاوهبر تحمل بار، در برابر حرارت و آلودگی محیطی هم مقاوم باشد.
- صنایع غذایی و دارویی: در این صنایع نوار نقاله برای انتقال محصولات بستهبندی شده، بطریها، کارتنها و… استفاده میشود. در این موارد، گیربکسها اغلب در ظرفیتهای پایینتر، اما با دقت و یکنواختی عملکرد بالا به کار میروند. تمیزی و امکان شستشو نیز اهمیت دارد.
- خطوط بستهبندی و مونتاژ: در خطوط بستهبندی کارخانجات (مواد شوینده، لوازم خانگی، لوازم یدکی، قطعات خودرو و…) نوار نقاله یکی از اجزای اصلی است. گیربکس نوار نقاله باید قابلیت کار مداوم، سرعت متعارف و هماهنگی با سایر سیستمهای اتوماسیون را فراهم کند.
- فرودگاهها و مراکز لجستیکی: سیستم حمل بار و چمدانها در فرودگاهها و همچنین خطوط انتقال در انبارهای مکانیزه و مراکز لجستیک، به گیربکسهای قابل اعتماد و کمصدایی نیاز دارد که بتوانند ساعتها بدون توقف کار کنند.
- صنایع فولاد و فلزات: برای انتقال شمشها، ورقها، ضایعات فلزی و… نوار نقالههای سنگینکار بههمراه گیربکسهای قوی و مقاوم در برابر شوک و ضربه به کار گرفته میشوند.
بیشتر بدانید» جهت آشنایی با نحوه استفاده از تسمه های حمل بار در نوار نقاله، روی لینک کلیک کنید و مقاله مربوطه را مطالعه کنید.

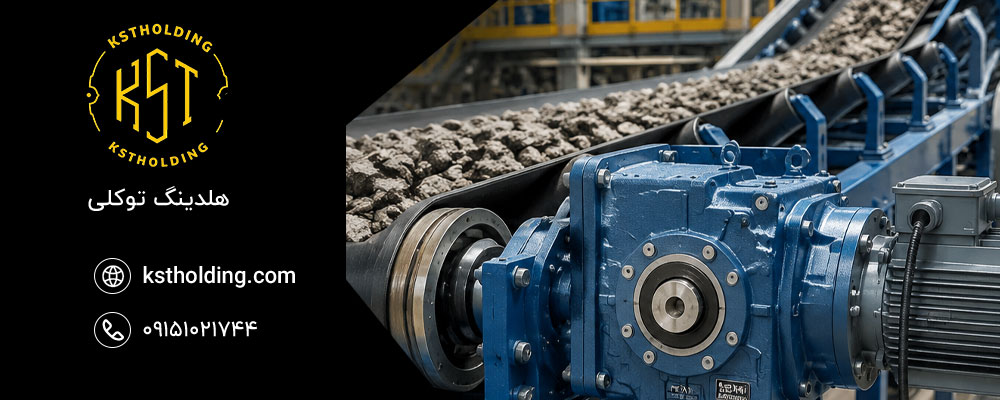

مهمترین انواع گیربکس نوار نقاله
گیربکسهای مورد استفاده در نوار نقاله بسته به ظرفیت، نوع بار، فضای نصب و شرایط کاری، در انواع مختلفی طراحی و تولید میشوند. رایجترین انواع عبارتاند از:
1. گیربکس هلیکال (شافت مستقیم)
گیربکس هلیکال یکی از پرکاربردترین انواع در نوار نقالهها است. در این نوع، محور خروجی در راستای محور ورودی قرار دارد (شافت مستقیم) و دندهها از نوع هلیکال (مورب) هستند که باعث انتقال قدرت نرمتر و کمصداتر میشود.
ویژگیها:
- راندمان بالا (معمولاً ۹۵٪ و بیشتر)
- تحمل گشتاور بالا
- صدای کم و لرزش پایین
- مناسب برای کار مداوم (دیو تی کانتینیوس)
این نوع گیربکس در نوار نقالههای صنعتی متوسط تا سنگین استفاده گستردهای دارد.
بیشتر بدانید» تسمه نقاله یکی از مهم ترین تجهیزات انتقال مواد است. با وجود مزایای فراوان، در صورت بی توجهی به اصول ایمنی کار با تسمه نقاله این تجهیز می تواند منبعی جدی برای حوادث شغلی باشد. جهت اطلاع بیشتر درباره نکات ضروری برای پیشگیری از حادثه، مقاله لینک داده شده را بخوانید.
2. گیربکس حلزونی
در گیربکس حلزونی، انتقال قدرت از طریق چرخدنده حلزونی و چرخ دنده برنجی انجام میشود. نسبت تبدیلهای بالا و طراحی فشرده از ویژگیهای اصلی این گیربکس است.
ویژگیها:
- ابعاد کوچک و جمعوجور
- قابلیت ارائه نسبت تبدیلهای بالا
- قیمت اقتصادیتر در بسیاری از ظرفیتها
- امکان نصب در زوایا و حالتهای مختلف
در نوار نقالههای سبکتر، خطوط بستهبندی، صنایع غذایی و جاهایی که فضا محدود است، گیربکس حلزونی نوار نقاله کاربرد زیادی دارد. البته راندمان آن نسبت به هلیکال پایینتر است، اما برای بسیاری از سیستمهای سبک و متوسط مناسب است.
3. گیربکس شافت موازی (هلیکال چندمحوره)
این نوع گیربکسها برای انتقال توان و گشتاور بالا در نوار نقالههای سنگینکار و طولانی استفاده میشوند. در این گیربکسها محور ورودی و خروجی بهصورت موازی بوده و چند مرحله دندهگذاری انجام میشود.
ویژگیها:
- مناسب برای نوار نقالههای بزرگ و طولانی
- تحمل گشتاور بسیار بالا
- راندمان خوب و عمر کاری طولانی
در صنایع سیمان، فولاد، معادن و… این نوع گیربکسها بسیار مرسوماند.
4. گیربکس آویزان (F-Unit / Shaft Mounted)
در بسیاری از نوار نقالهها، برای کاهش نیاز به شاسی و پایه مجزا، از گیربکسهای آویزان شافتدار استفاده میشود که مستقیم روی شافت درام محرک نصب میشوند.
ویژگیها:
- نصب آسان و سریع
- کاهش فضای مورد نیاز و سادگی در هممحوری
- مناسب برای نوار نقالههای عمومی در صنایع مختلف
این نوع گیربکسها بهخصوص در خطوط بستهبندی، معادن متوسط و سیستمهای انتقال مواد فله کاربرد زیادی دارند.
بیشتر بدانید» بررسی کامل مشخصات و ویژگی های کانوایر های مونوریل
5. گیربکس های خاص (Planetary و …)
در برخی پروژههای خاص که نیاز به گشتاور بسیار بالا یا طراحی فشرده وجود دارد، از گیربکسهای خورشیدی (پلنتری) یا ترکیبی استفاده میشود. این گیربکسها بهدلیل راندمان بالا و گشتاور بسیار زیاد، در نوار نقالههای خاص، دستگاههای معدنی ویژه و سیستمهای سنگینکار مورد استفاده قرار میگیرند.
مزایا استفاده از گیربکس نوار نقاله
استفاده از گیربکس مناسب در سیستم نوار نقاله، مزایای زیادی از نظر فنی، اقتصادی و بهرهبرداری دارد که مهمترین آنها عبارتاند از:
- افزایش راندمان و بهرهوری خط تولید: با انتخاب صحیح نسبت تبدیل، توان موتور و نوع گیربکس، نوار نقاله با سرعت مناسب و بدون توقفهای مکرر کار میکند. این موضوع باعث افزایش سرعت تولید، کاهش زمانهای مرده و افزایش راندمان کلی خط میشود.
- کاهش مصرف انرژی: گیربکس نوار نقاله با تنظیم صحیح سرعت و گشتاور، از اضافهبار موتور و مصرف انرژی غیرضروری جلوگیری میکند. گیربکسهای با راندمان بالا (مثل هلیکال و پلنتری) کمک میکنند انرژی الکتریکی بهصورت بهینه به نیروی مکانیکی تبدیل شود.
- افزایش عمر مفید تجهیزات: وقتی گشتاور و سرعت مطابق با طراحی و ظرفیت سیستم تنظیم شود، فشار وارده به بلبرینگها، رولیکها، درامها و خود تسمه کاهش مییابد. این موضوع بهطور مستقیم عمر مفید تمام اجزای نوار نقاله را افزایش داده و هزینههای نگهداری را کاهش میدهد.
- ایمنی بالاتر در کاربری: کنترل مناسب سرعت و گشتاور به کمک گیربکس، از حرکت ناگهانی، لرزش شدید و توقفهای غیرمنتظره جلوگیری میکند. این موضوع برای ایمنی اپراتورها، تجهیزات جانبی و جلوگیری از آسیب به محصولات بسیار مهم است.
- امکان تنظیم و کنترل فرایند: با انتخاب گیربکس مناسب و در صورت نیاز استفاده از اینورتر (درایو)، میتوان سرعت نوار نقاله را بهصورت دقیق متناسب با دیگر قسمتهای خط تنظیم کرد. این قابلیت در خطوط بستهبندی، مونتاژ و صنایع غذایی اهمیت ویژهای دارد.
- قابلیت سازگاری با شرایط مختلف کاری: گیربکسهای نوار نقاله در مدلهای مختلفی تولید میشوند که قابلیت کار در محیطهای مرطوب، غبارآلود، دمای بالا، فضای محدود و… را دارند. این تنوع باعث میشود برای هر نوع کاربرد، بتوان گزینهای مناسب و قابل اعتماد انتخاب کرد.
- کاهش هزینههای تعمیر و نگهداری در بلندمدت: شاید هزینه اولیه خرید یک گیربکس با کیفیت کمی بیشتر به نظر برسد، اما در بلندمدت با کاهش خرابیهای ناگهانی، توقف تولید، هزینههای تعویض قطعات و خدمات، سرمایه اولیه چندین برابر جبران میشود. نگهداری صحیح (تعویض بهموقع روغن، کنترل نشتیها، بازدید دورهای) هم در افزایش عمر گیربکس نقش مهمی دارد.
جمع بندی
گیربکس نوار نقاله یکی از حیاتیترین اجزای سیستمهای انتقال مواد است و انتخاب درست آن تأثیر مستقیم بر راندمان خط تولید، مصرف انرژی، ایمنی و هزینههای نگهداری دارد. شناخت اینکه گیربکس نوار نقاله چیست، چه کاربردی دارد، در چه صنایع و شرایطی استفاده میشود، انواع آن کدام است و چه مزایایی به همراه دارد به طراحان، مدیران فنی و صاحبان صنایع کمک میکند تا تصمیم بهینهتری برای خرید و استفاده از این تجهیز مهم بگیرند.
سوالات متداول درباره گیربکس نوار نقاله
وظیفه اصلی گیربکس در سیستم نوار نقاله چیست؟
وظیفه اصلی گیربکس نوار نقاله، مدیریت رابطه بین سرعت و قدرت است. این تجهیز بین الکتروموتور و درام محرک قرار میگیرد تا سرعت بالای موتور را کاهش داده و در مقابل، گشتاور (قدرت چرخشی) مورد نیاز برای حرکت تسمه و جابهجایی بارهای سنگین را افزایش دهد. بدون گیربکس، کنترل حرکت نرم و ایمن نوار نقاله عملاً غیرممکن خواهد بود.
چرا انتخاب گیربکس مناسب برای نوار نقالههای معدنی اهمیت زیادی دارد؟
در صنایع سنگین مانند معادن و سیمان، نوار نقالهها با حجم عظیمی از مواد فله و سنگین روبرو هستند. گیربکس در این شرایط باید توان تحمل شوکهای ضربهای و گشتاور راهاندازی بسیار بالا را داشته باشد. انتخاب نادرست منجر به داغ کردن موتور، لرزش شدید و در نهایت شکستن دندهها و توقف کامل خط تولید میشود.
تفاوت اصلی گیربکس هلیکال و حلزونی در نوار نقاله چیست؟
گیربکس هلیکال به دلیل طراحی چرخدندههای مورب، راندمان بسیار بالایی (بالای ۹۰٪) دارد و برای کارهای مداوم و سنگین ایدهآل است. در مقابل، گیربکس حلزونی ساختار فشردهتر و قیمت ارزانتری دارد، اما راندمان آن کمتر است. معمولاً از مدل حلزونی در کانوایرهای سبک و خطوط بستهبندی با فضای محدود استفاده میشود.
نقش گیربکس در حفاظت از الکتروموتور نوار نقاله چگونه است؟
گیربکس به عنوان یک محافظ مکانیکی عمل میکند. در صورت بروز گیرپاژ یا افزایش ناگهانی بار روی تسمه، گیربکس با جذب بخشی از فشار و استفاده از نسبت تبدیل خود، مانع از سوختن مستقیم الکتروموتور تحت فشار بیش از حد میشود. همچنین استفاده از کوپلینگهای هیدرولیک در کنار گیربکس، ایمنی سیستم را دوچندان میکند.
پیش از خرید تجهیزات نوار نقاله به چه نکاتی باید توجه کرد؟
پیش از هر اقدامی، ابتدا باید تناژ باربری، سرعت مورد نیاز و شرایط محیطی (دما و گرد و غبار) مشخص گردد. تطبیق توان خروجی گیربکس با ظرفیت کششی تسمه ضروری است. همچنین توصیه میشود پیش از خرید تسمه حمل بار، از همخوانی شافت خروجی گیربکس با درام محرک اطمینان حاصل کنید تا نصب سیستم بدون مشکل انجام شود.
